СТАД-100 — станция кислородоазотодобывающая, транспортабельная

Станция СТАД-100-автономное средство наземного обеспечения, продуктами разделения атмосферного воздуха (жидкие азот и кислород, газообразные азот и кислород, чистый воздух высокого давления) с повышенной степенью мобильности и маневренности, используется войсками РВСН и ВВС. Мобильность обеспечена установкой комплекта оборудования на шасси грузовых автомобилей КАМАЗ-63501-0001330.

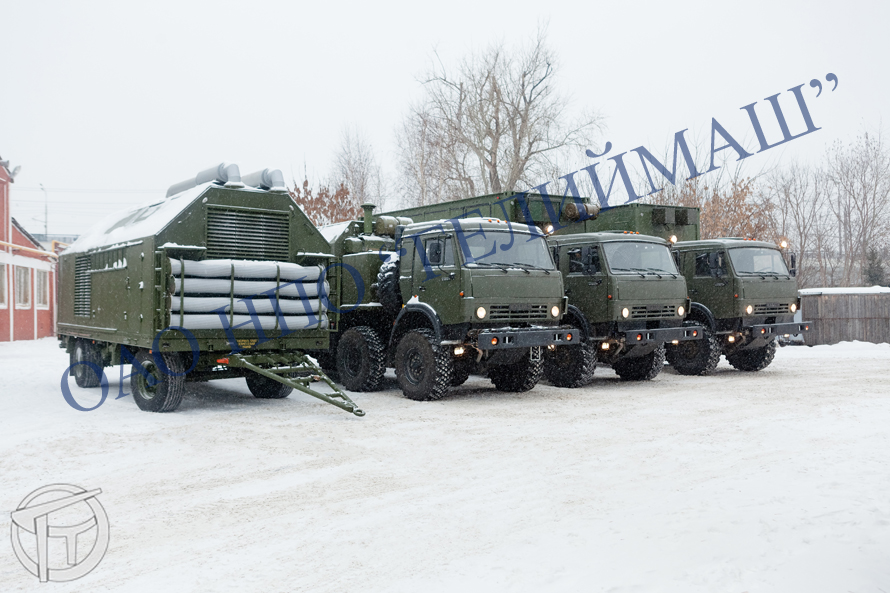

AMD-161205-8358

Данный комплекс рассчитан для эксплуатации в макроклиматических районах с умеренно холодным и тропическим климатом, с температурой окружающего воздуха от -50 до +50 °С и относительной влажности 98% при температуре 35 °С.

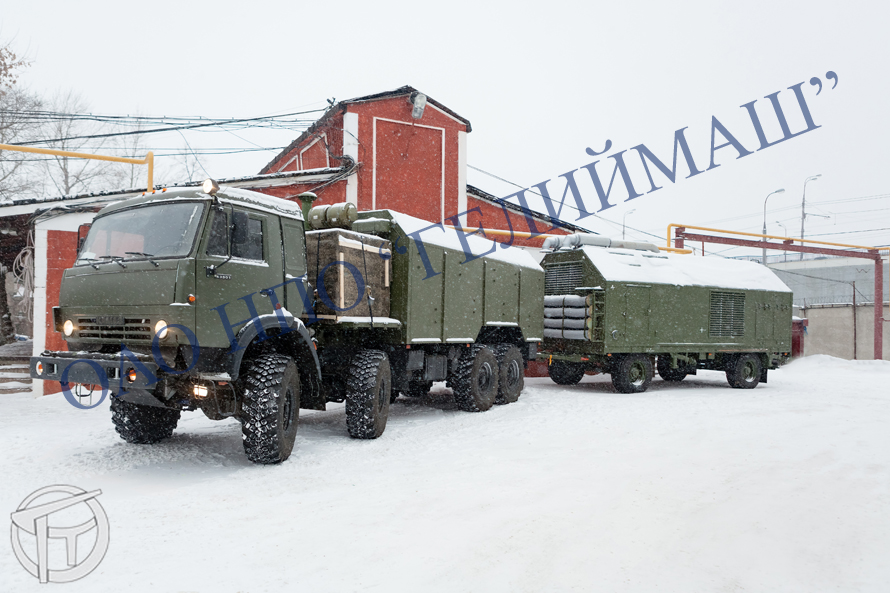

AMD-161205-8353

Станция СТАД-100 состоит из:

  • компрессорного и технологического отделений в универсальных контейнерах по габаритным размерам типа 1СС, установленных на шасси КАМАЗ-63501-0001330;
  • вспомогательного отделения в кузове фургоне К6350-11 на шасси КАМАЗ -63501-0001330;
  • электростанции ДЭС-315, смонтированная в кузове-фургоне КП10М2-11, на прицепе-шасси ЧМЗАП-8335.4;
  • системы управления станцией, распределенной по отделениям, включающей систему энергораспределения станции (щит силовой компрессорного отделения, щит силовой технологического отделения, комплект кабелей) и автоматизированную систему управления технологическим процессом станции АСУ ТП (пульт управления, блоки ввода-вывода);
  • комплекта монтажных частей, комплекта одиночного комплекта ЗИП и инструмента.

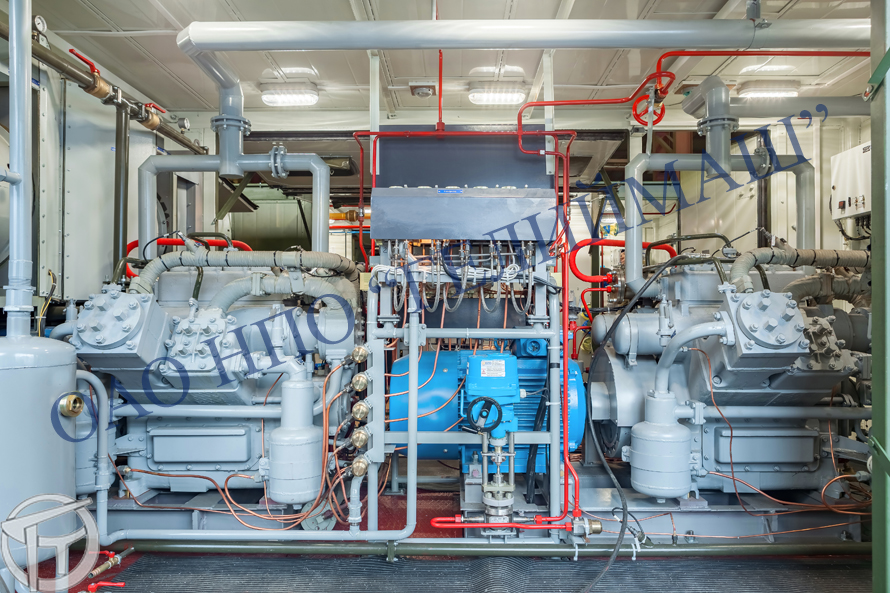

компрессорное отделение ВРУ
